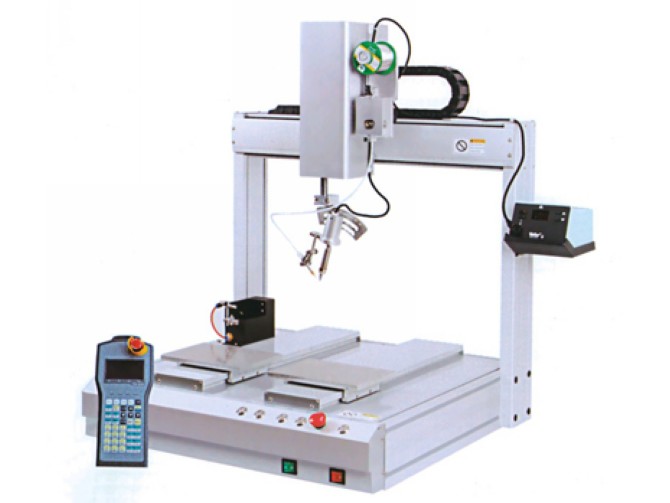

CY-101成宇四轴旋转自动焊锡机
CY-101成宇四轴旋转自动焊锡机
广州市成宇自动化科技有限公司
品牌 其他
型号 CY-101
波峰数 0*0*0
驱动形式 自动
电流 交流
预热区长度 1-5(mm)
锡炉温度 350(℃)
锡炉容锡量 5(kg)
控温方式 温控
启动功率 220(KW)
正常运行功率 380(KW)
重量 12(kg)
动力形式 同步带
焊接角度 360度
用途 焊锡
套装 订金,成品机
平台式自动焊锡机,广泛应用于电子线路板,LED铝基板,插件类电子元器件,线材焊锡工艺!适用各类产品,更换夹具,更换烙铁头就可以切换适用。
快速焊锡,节省人工!
程序设置,焊锡效果好!
机器走位,焊锡一致性强!
一、成宇自动焊锡机产品简介
成宇自动焊锡机,最小可以焊0.1mm的焊锡丝,焊点精确度可达到0.5mm,使用目前世界最先进的CY的四轴机械手,机台设有7种语言,方便操作。目前在电声器件,汽车电子,数码消费电子方面得到很多应用。
成宇CY系列,它可以提高您50%以上的工作效率,还能提高焊接的精密度,减少许多焊锡作业上的浪费,使本来需要两个人作业的工作,现在只需一个人就可以完成,是焊锡作业的首选产品。
操作简便:成宇CY系列拥有相当友善的使用接口,藉由教导盒(编程器:TeachingPendant)上大型LCD所显示的讯息能简易快速地输入焊锡程序,其软件并具有强大的编辑功能,可轻易、快速的完成程序教导。 走位精准:四轴所搭载的闭环步进马达,使成宇CY系列的重复精度达到业界最高的±0.01mm。其精简的体积、重量符合大部分电子工业的无铅焊锡弹性应用,能快速反映生产车间的快速变化。
超大记忆容量:成宇CY系列记忆容量大,搭配LUNA温度控制器后,除LUNA本身具备七组焊锡参数记忆功能外,机器本身亦可另编辑32组焊锡参数,以应对生产品种众多的生产线。
自动焊锡机主要是替代重复性的简单的手工焊接动作。最大的优势是焊点一致性好,品质稳定。针对某些产品效率会有显著提高。
成宇精工密焊全自动焊锡机器人
桌面式焊锡机器人特点简述:
*全系列机种专配有快速回温的TMD烙铁头,并配备有防锡爆的送锡器
*标配具有辅助送锡功能的RSP/RSL烙铁组与可直接吹氮气的卡式烙铁组
*轻便的手持式教导编程器,并具备强大的复制程序功能,可快速的完成程序编程程序中每个步骤坐标分为:直接教导(JOG)与数字直接输入(MDI)两种
*机器软体中内建强大的POINTJOB及SEQUENCE功能,可能通过简单的程序与其它设备相互连通信号
*由CY-101、CY-102大小不同的两种机型与TERRA、LUNA、ECHO等三种智能温度控制器可组成九个不同的机种,根据工件的大小和焊锡条件的需要可选择不同的机种
二、设备技术参数
型号
CY-101四轴旋转成宇自动焊锡机
温控系统
日本成宇
发热芯
日本成宇
调温范围
0-500℃
温度误差
±2℃
点胶范围X/Y/Z(mm)
300/300/100/360°
最大负载
15kg
移动速度(mm/sec)
0--500
分解能力
0.01mm/Axis
重复精度
±0.02mm/Axis
程序记录模式
100组
显示方式
LCD教导盒
马达系统
日本微步进级精密马达
导轨
台湾上银
皮带
日本三之星
光电
德国欧姆龙
运动补间功能
3axis
输入电源
全电压AC110V~220V
外部控制接口
RS232
外形尺寸
530*580*650
本体重量(kg)
69KG
