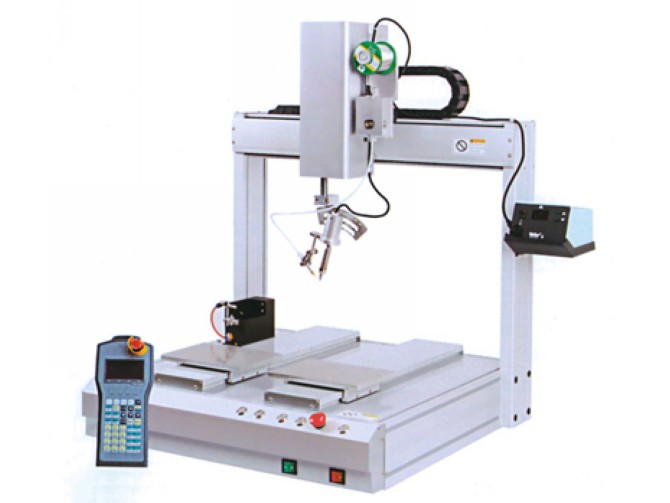

线路板焊锡机四轴自动焊锡机焊锡机器人厂家
线路板焊锡机四轴自动焊锡机焊锡机器人厂家
广州市成宇自动化技术有限公司
加工定制 是
品牌 成宇
型号 CY-100
用途 自动焊锡
别名 焊锡机器人
规格 300*300
技术参数
型号:CY-100
加热方式:大功率恒温烙铁300W
温度范围:150-450度
焊接头数:1
送锡量:0.01MM
电源:220V/50HZ
机台功率:300W
尺寸:长*宽*高L671×W551×H612mm
重量:63kg
气源:4-6Kg
空气源:最大0.99MPa(洁净无润滑的干燥空气)
清洗系统:专用
产品特点
X行程:300mm,Y行程:300mm,Z行程:150mmU行程:360度旋转
X速度:500mm/秒,Y速度:500mm/秒,Z速度:400mm/秒U:360度/秒
支持双头:最大支持4个焊接头(固定方向)
操作界面:5.7寸触摸大屏,机身一体,中文操作,直观输入。
可走图形:点,线,圆,圆弧。点焊或连续拖焊。
输入方式:教导或文件输入,dxf,、PLT等格式。
重复精度:±0.03mm
控制系统:专业四轴运动控制系统,自主研发
转动方式:步进电机+直线导轨+同步带
最大负载:X/Y/Z10KG/10KG/5KG
机器性能:优
工作特点:
1、中文界面输入,易学易懂,不需外接教导器,比同类产品调试更方便,简单便利、高速精确。
2、具有点、线、弧、圆,不规则曲线连续输入程序等功能及可空间任意位置焊接。
3、自动送锡量可调,温度可调功能。
4、可编辑连续快速点焊,设定换板间隔,实现反复焊接方案,提高操作效率。
5、高速精密步进电机使位置更准确。
6、调节温度及时间和进锡速度,控制出锡量,满足均匀高质量焊接。
7、根据客户产品,可选择装配多个点焊接头,更适合阵列标准产品焊接。
8、可直接预览编辑轨迹,做相应调整。
10、可随时调用焊接轨迹,存储多个焊接轨迹的文件,无需重复编辑
11、具备电脑控制运动,软件编程,可实现多台操作,
适用范围
集成电路板,连接头,全系列PCB板,LED铝基板
